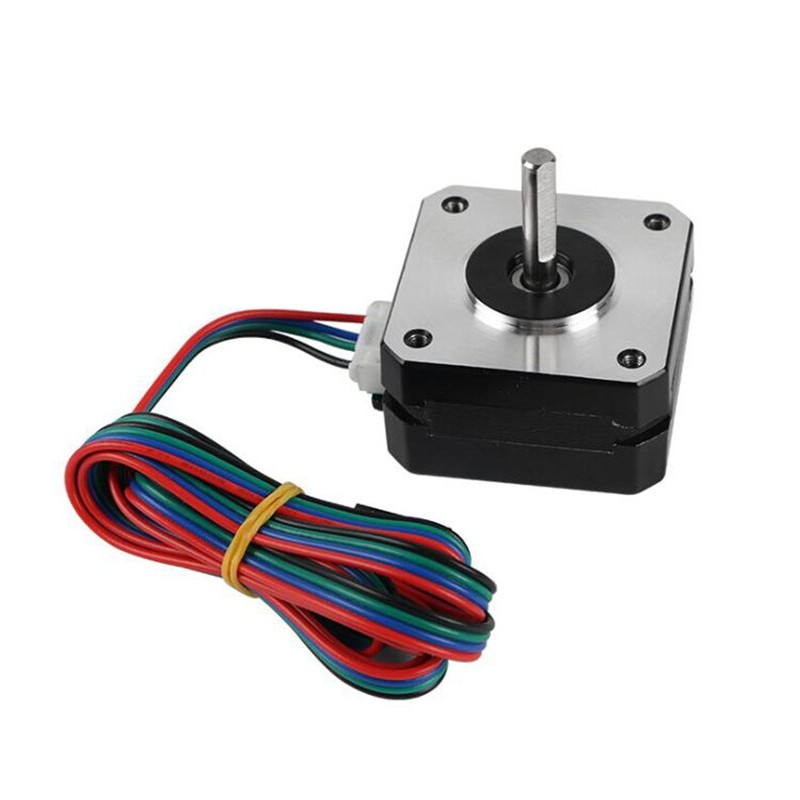

Кроковий двигун NEMA17 17HS4023 (42х23 мм) для 3D-принтерів та ЧПУ

Компактний та надійний біполярний кроковий двигун типорозміру NEMA17, який є золотим стандартом для систем точного позиціювання. Завдяки малій висоті корпусу (всього 23 мм) та оптимальному співвідношенню ваги до крутного моменту, ця модель ідеально підходить для встановлення на екструдери 3D-принтерів, невеликі лазерні гравери та легкі осі ЧПУ-верстатів, де критично важливо зменшити інерцію рухомих частин.

Сфери застосування та переваги

• 3D-друк: оптимальний вибір для прямих екструдерів (Direct Drive), де потрібна легка вага двигуна для збільшення швидкості друку без втрати якості.

• ong>Робототехніка та ЧПУ: створення точних маніпуляторів, слайдерів для відеозйомки та портальних систем.

• Висока точність: крок 1.8° забезпечує 200 повних кроків на один оберт, що при використанні мікрокроку дозволяє досягти субмікронної точності переміщення.

• Енергоефективність: номінальний струм 0.7 А дозволяє двигуну працювати стабільно без надмірного перегріву драйверів та самої обмотки.

• Стандартний фланець: сумісність із більшістю кронштейнів та корпусів, розроблених під стандарт NEMA17.

Рекомендації з використання

• Для керування двигуном використовуйте драйвери (наприклад, A4988, DRV8825 або безшумні TMC2209), попередньо налаштувавши на них відповідний струм (Vref).

• Під час підключення дотримуйтесь парності обмоток. У біполярному двигуні 17HS4023 це зазвичай пари дротів (A+, A-) та (B+, B-).

• Якщо двигун сильно гріється (понад 80 °C), рекомендується встановити алюмінієвий радіатор на корпус або трохи знизити струм на драйвері.

• Для з’єднання з валом (5 мм) використовуйте гнучкі муфти або зубчасті шківи стандарту GT2.

Технічні характеристики

• Модель: 17HS4023.

• Тип: біполярний, двофазний.

• Крок: 1.8° (200 кроків/оберт).

• Момент утримання: 14 Н·см (1.4 кг·см).

• Струм фази: 0.7 А.

• Напруга: 12 В (номінальна).

• Опір фази: 4.0 Ом ±10%.

• Індуктивність: 3.2 мГн.

• Вал: діаметр 5 мм, довжина 22 мм.

• Габарити корпусу: 42 х 42 х 23 мм.

• Вага: 135 г.
