Контролер точкового зварювання NY-D01 STM8 тиристор 100А

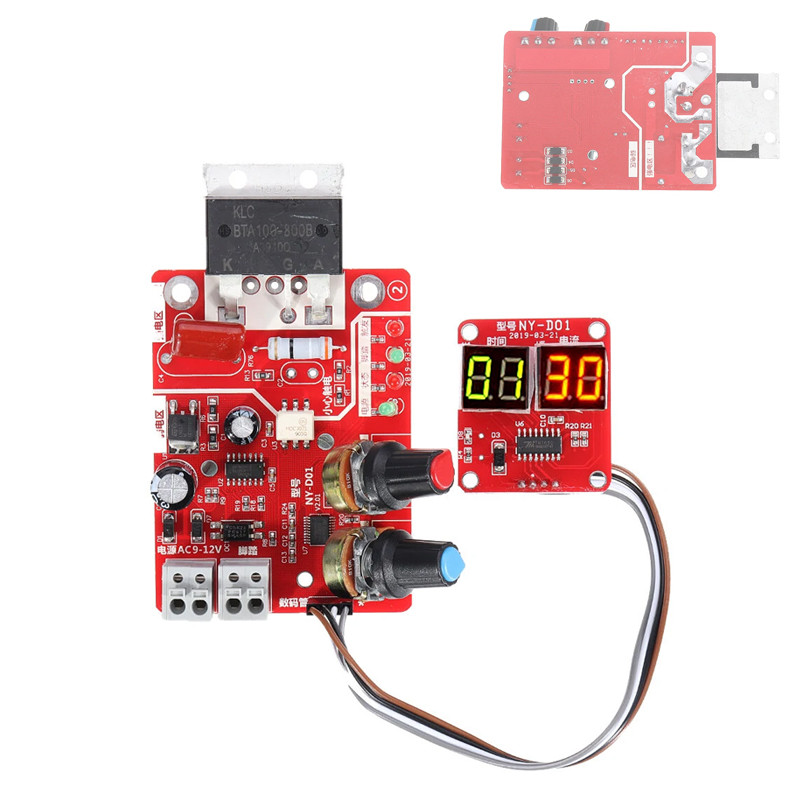

Цифровий модуль керування, призначений для самостійного складання професійного апарату контактного (точкового) зварювання. Контролер дозволяє точно налаштувати потужність та тривалість електричного імпульсу, що є критично важливим при зварюванні літієвих акумуляторів (18650, 21700, 32650 тощо) нікелевою стрічкою. Завдяки використанню мікроконтролера STM8, пристрій забезпечує високу стабільність роботи, запобігаючи перегріву акумуляторів та псуванню тонких матеріалів.

Сфери застосування та переваги

• Збірка акумуляторних блоків: виготовлення батарей для електровелосипедів, самокатів, дронів та повербанків.

• Ремонт техніки: заміна елементів живлення в ноутбуках, шуруповертах та іншому бездротовому інструменті.

• Висока потужність:strong> встановлений тиристор на 100 А (800 В) дозволяє працювати з потужними силовими трансформаторами (наприклад, від мікрохвильових печей).

• Подвійне регулювання: окремі потенціометри для налаштування часу імпульсу (тривалість зварювання) та сили струму (глибина проплавлення).

• Зручна індикація: два цифрові дисплеї відображають поточні параметри, що дозволяє легко повторювати якісні зварні точки.

• Безпека підключення: наявність самозатискних клемників спрощує монтаж та робить з'єднання надійним навіть при вібраціях.

Рекомендації з налаштування та монтажу

• Живлення плати: модуль потребує живлення змінною напругою (AC) 9–12 В. Використання джерела постійного струму (DC) не допускається, оскільки схема синхронізації тиристора працює по переходу напруги через нуль.

• Налаштування часу (Time): діапазон 1–50 (одна одиниця відповідає 0.02 сек). Починайте з мінімальних значень (1–5) для тонкої стрічки 0.1 мм.

• Налаштування струму (Current): діапазон 30–99%. Регулює відсоток потужності імпульсу.

• Підключення педалі: плата має окремий роз'єм для підключення ножної педалі, що звільняє обидві руки для точного позиціювання електродів.

• Важливо: для стабільної роботи при великих навантаженнях рекомендується встановити додатковий радіатор на тиристор.

Технічні характеристики

• Мікроконтролер: STM8.

• Тиристор: 100 А / 800 В.

• Живлення модуля: AC 9–12 В.

• Індикація часу: 1–50 одиниць (1 од. = 20 мс).

• Індикація струму: 30–99 %.

• Розміри плати: 80 х 60 мм.

• Особливості: оптична розв'язка силової та керуючої частин.

• Вага: 70 г.
