Осцилограф 2кан 20МГц 48МС/с USB приставка DDS лог аналізатор, ISDS205X

USB осцилограф-приставка INSTRUSTAR ISDS205X - самий функціональний з серії ISDS205.

Об'єднує в собі функції двоканального осцилографа, аналізатора спектру, реєстратора даних, логічного аналізатора (у т. ч. підтримка Saleae Logic 2), DDS-генератора.

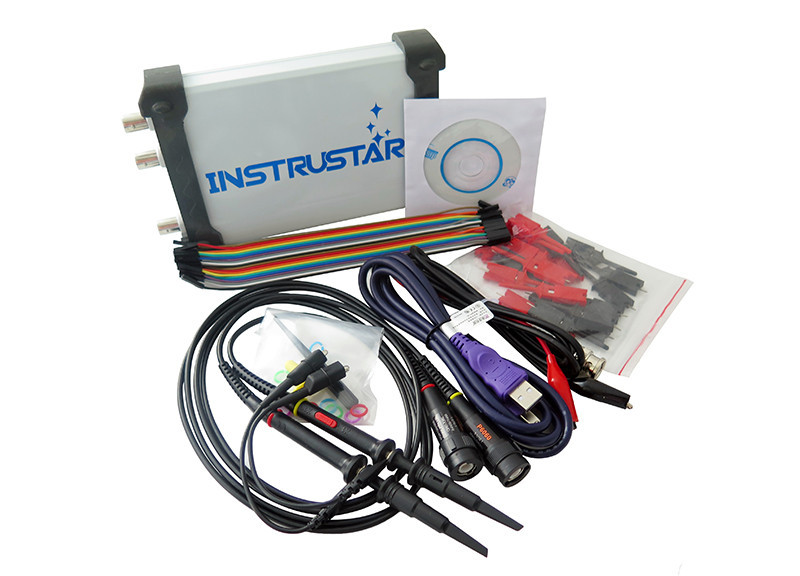

В комплекті щупи P2060, тестові кліпси, BNC – «крокодили», USB-кабель, диск з ПЗ.

Осцилограф:

• Кількість каналів: 2
• Вхідний імпеданс: опір 1 МОм, ємність 25 пФ
• Тип зв'язку: AC/DC
• Дозвіл по вертикалі: 8 біт
• Діапазон посилення: -6~6 В (зонд Х1), -60~60 В (зонд Х10)
• Точність: ±3 %
• Час розгортки: 1 нс - 20 с
• Захист: діодна, пікова напруга 50 В
• Режими синхронізації: авто, нормальна, одноразова
• Регулювання рівня синхронізації
• Методи синхронізації: передній фронт, задній фронт, незпадаючий фронт
• Джерело: канал 1, канал 2
• Розмір буфера: 1 МБ/канал
• Смуга пропуску: 20 МГц
• Максимальна частота дискретизації: 48 МС/с
• Математичні функції: додавання, віднімання, множення
• Відображення осциллограм: X,Y-T/X-Y
• Збереження осцилограм в форматах BMP або файлах MS Excel

Аналізатор спектру:

• Кількість каналів: 2
• Смуга пропускання: 20 МГц
• Алгоритм: швидке перетворення Фур'є (18 вікон), кореляція
• FFT точки: від 8 до 1048576 / канал
• FFT вимір: гармоніки (1-7), SNR, SINAD, ENOB, THD, SFDR
• FFT вікно: rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Ланцоша, Kaiser, gaussand dolph_chebyshev, window method

Реєстратор:

• Кількість каналів: 2
• Швидкість вибірки: 1 канал - 1К ~ 24М вибірок/с; 2 канали - 1К ~ 16М вибірок/с
• Об'єм запису: до 4 ГБ

Логічний аналізатор

• Кількість каналів: 16
• Швидкість вибірки: 8 каналів - 25К ~ 24М вибірок/с; 16 каналів - від 250К до 16М вибірок/с
• Об'єм запису: 1 МБ ~ 2 ГБ

Saleae логічний аналізатор

• Кількість каналів: 8
• Підтримка протоколів: Atmel SWI, BiSS C, SPI, I2C, CAN, UART, I2S/PCM, DMX-512, JTAG, LIN, Manchester, 1-WIRE, UNI/O, Simple Parallel, MDIO, USB1.1, PS/2 Keyboard/Mouse
• Об'єм запису: 1 МБ ~ 10 ТБ

DDS-генератор

• Генератор сигналів: прямокутний сигнал, "синус", "трикутник", "пила", "зворотня пила"
• Амплітуда: до 9 В (без навантаження)
• Імпеданс: 200±10% Ом
• Зміщення: 2.5 В
• Частотний діапазон: 1 Гц - 20 МГц (синус), 2 МГц (інші форми)
