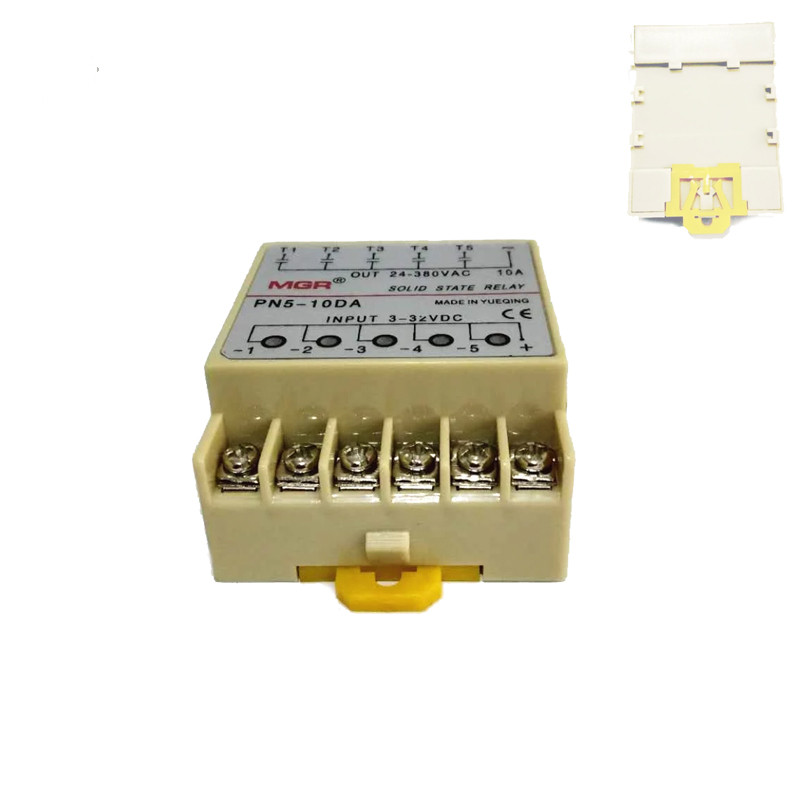

Твердотільне реле DC-AC 5-канальне SSR PN5-10DA 10А

Твердотільні або напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп розжарювання та іншого електрообладнання з резистивним навантаженням (за умови дотримання особливих умов і для навантаження індуктивного характеру).

У твердотільних реле комутація ланцюгів навантаження відбувається безконтактно завдяки комутації вбудованих напівпровідникних елементів, що дає їм низку переваг перед звичайними електромеханічними реле:

1. Немає іскри та електричної дуги під час комутації
2. Менший рівень електромагнітних перешкод під час комутації
3. Істотно більший ресурс експлуатації
4. Не вимагають профілактичних робіт у процесі експлуатації
5. Можливість високої швидкодії (швидкості комутації)
6. Малі розміри

• Модель: PN5-10DA
• П'ятиканальна однофазна
• Монтується на 35 мм DIN-рейку
• Тип: DC-AC
• Номінальна напруга керування: 3-32 В постійного струму
• Напруга увімкнення/вимкнення: вмик > 2.4 В/вимк <1 В
• Струм спрацьовування: 4 мА/12 В
• Метод керування: комутація під час переходу струму через нуль. Немає перешкод, що створюються 3 гармонікою під час увімкнення
• Номінальна напруга навантаження: 24-380 В змінного струму
• Падіння напруги: 1.6 В/25 °С
• Номінальний струм навантаження: 10 А
• Ток утечки: ≤0.7 мА
• Час відгуку на вхідний сигнал: менш ніж 10 мс
• Діелектрична міцність: понад 2.5 кВ АС / 1 хв
• Опір ізоляції: понад 50 МОм / 500 В DC
• Діапазон робочих температур: -20°С...+80°С
• Розмір: 6.4 х 5.1 х 3 см
• Вага: 70 г

Внимание! Твердотільні реле SSR не призначені для комутації електродвигунів. Однак вони можуть використовуватися для цього під час виконання таких умов:
- Має бути забезпечений 5-8-кратний запас по струму;
- Обов'язково використання радіатора охолодження (і бажано з вентилятором обдування)
Таке нестандартне застосування реле використовуйте на Ваш страх і ризик.
