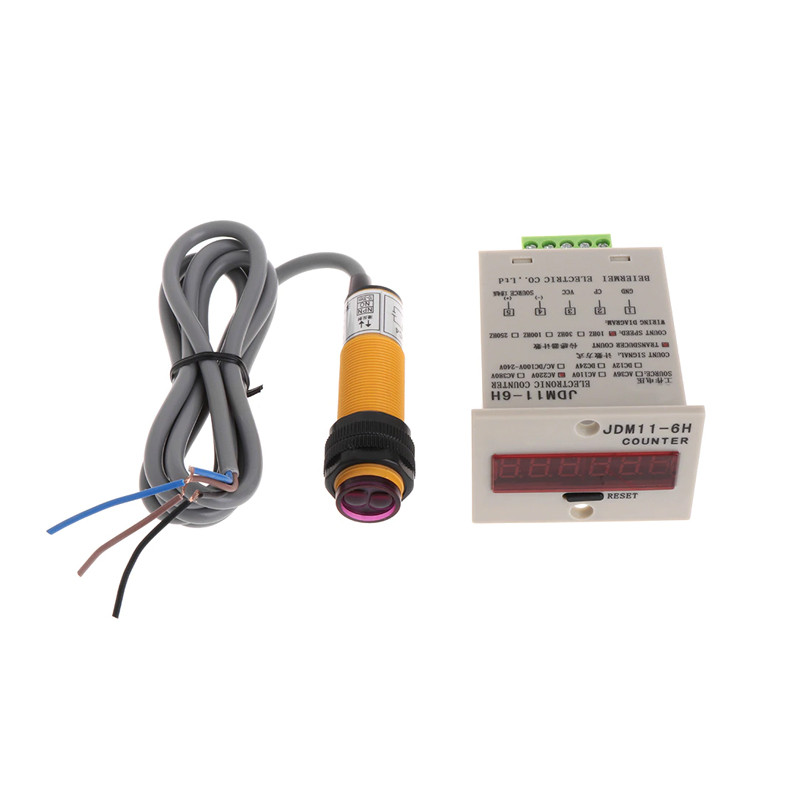

Система підрахунку 220В промисловий датчик підрахунку, JDM11-6H

Система підрахунку з цифрового лічильника JDM11-6H (або іншого аналогічного за функціоналом) і фотоелектричного датчика E3F-DS30C4. Підраховує пройдені через датчик об'єкти. Призначена для використання в різних галузях промисловості, але за бажання можна застосувати і для підрахунку кількості відвідувачів.

Датчик E3F-DS30C4:

фотоелектричний;
у пластиковому корпусі;
дифузний режим відбиття;
відстань спрацьовування 10 - 30 см;
з транзисторним NPN виходом;
з режимом роботи NO+NC.

У датчиках дифузійного відбиття джерело оптичного сигналу і його приймач розташовані в одному корпусі. Приймач враховує інтенсивність променя, відбитого контрольованим об'єктом. Для більш точної роботи датчика потрібен рефлектор, який не входить до комплекту постачання.
Креслення та розміри E3F-DS30C4:

Датчик має три провідники:

• коричневий - напруга живлення;
• синій - загальний контакт;
• чорний - вихідний сигнал.

Схема ввімкнення датчика E3F-DS30C4:

Промисловий цифровий лічильник JDM11-6H і фотоелектричний датчик E3F-DS30C4 разом утворюють цифрову систему підрахунку.

Принцип дії системи: під час проходження об'єкта через зону обліку змінюється інтенсивність відбитого променя датчика, відбувається спрацьовування, загоряється червоний світлодіод на корпусі датчика, на лічильник подається вихідний сигнал датчика, на дисплеї лічильника значення збільшується на одиницю. Максимальна частота підрахунку становить 10 Гц.
JDM11-6H зберігає пораховане значення під час кожного оновлення кількості в енергонезалежну пам'ять. Тому якщо буде вимкнення живлення, дані про вже пораховану кількість не зникнуть. А при подальшій появі живлення збережене значення знову з'явиться на дисплеї лічильника.
Схематичний вигляд системи підрахунку:


• Цифровий дисплей до 999999, легко читається
• Кнопка скидання показань
• Дальність спрацьовування датчика: 10-30 см
• Напруга живлення: 220 В
• Розмір лічильника (максимальні показники, включно з клемами): 8.25 х 5.6 х 4 см
• Розмір датчика: 7 х 1.7 см
• Довжина кабелю: до 1.1 м
