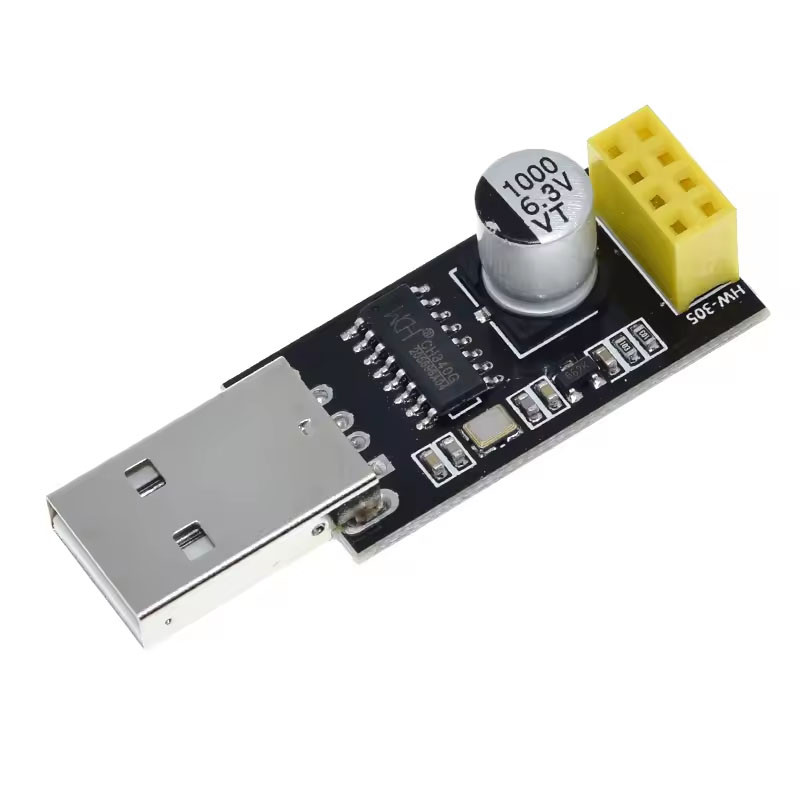

Адаптер програматор USB – UART TTL на чіпі CH340G для Wi-Fi модуля ESP8266 ESP-01 / ESP-01S

Спеціалізований USB-адаптер (програматор) на базі популярного чіпа USB-UART CH340G, розроблений для зручного підключення, налагодження та прошивки Wi-Fi модулів ESP8266 у виконанні ESP-01 та ESP-01S. Адаптер оснащений спеціальним 2х4 (8-pin) жовтим роз'ємом (розеткою), у який плата ESP-01 встановлюється напряму («бутербродом») без використання додаткових Dupont-дротів або макетних плат. Плата містить вбудований фільтруючий конденсатор ємністю 1000 мкФ по лінії живлення 3.3 В, що гарантує стабільну роботу та захищає модуль від просідання напруги під час пікових навантажень Wi-Fi передавача.

Зверніть увагу!

• Пряме підключення («бутербродом»): роз'єм адаптера повністю повторює розпіновку ESP-01/ESP-01S, що унеможливлює помилку при підключенні.

• Стабілізація живлення: інтегрований електролітичний конденсатор на 1000 мкФ 6.3V згладжує пульсації струму, усуваючи перезавантаження модуля під час підключення до мережі Wi-Fi.

• Режим прошивки: для переведення модуля ESP-01 у режим завантаження прошивки (Flash Mode) необхідно тимчасово замкнути контакт GPIO0 на землю (GND) під час подачі живлення або встановити відповідний перемикач/кнопку (залежно від модифікації вашої плати).

Ключові переваги

• Зручність прошивки: відсутність хаосу з дротів — модуль ESP-01 вставляється безпосередньо в USB-адаптер.

• Надійний чіп CH340G: забезпечує високу швидкість передачі даних та підтримується більшістю операційних систем (Windows, Linux, macOS).

• Посилене живлення 3.3V: конденсатор великої ємності захищає чутливий Wi-Fi мікроконтролер від збоїв та обривів зв'язку.

• Компактні розміри: мініатюрна плата не перекриває сусідні USB-порти на комп'ютері чи ноутбуці.

Технічні характеристики

• Керуючий чіп (USB-UART): CH340G

• Сумісні модулі: ESP8266 ESP-01 / ESP-01S

• Вхідний інтерфейс: USB Type-A (Male)

• Роз'єм для модуля: 2х4 pin female (8-pin, крок 2.54 мм)

• Робоча напруга: 5 В (від USB), внутрішнє перетворення в 3.3 В для ESP-01

• Фільтрація живлення: електролітичний конденсатор 1000 мкФ / 6.3 В

• Призначення: прошивка, серійне налагодження (UART), підключення до ПК

Сфери застосування

• Розробка пристроїв Smart Home (Розумний Дім): прошивка модулів ESP-01 кастомними прошивками (Tasmota, ESPHome, NodeMCU).

• DIY та автоматизація: швидке програмування та налагодження Wi-Fi реле, датчиків та контролерів на базі ESP8266.

Комплектація

• Адаптер-програматор USB – UART TTL CH340G для ESP-01 — 1 шт.
